瑞典激光對中儀FIXTURLASER EVOFIXTURLASER EVO
詳細信息| 詢價留言品牌：瑞典 型號：FIXTURLASER EVO 加工定制：否 尺寸：103 x 181 x 29 mm 激光波長：30mm 測位單位間距離：10m 封裝材料：陽極鋁和防沖擊PC/ABS塑料 外層TPE橡膠 顯示單元：接收器 重量：0.4 kg 用途：軸對中的場合 顯示單元：接收器 重量：0.4 kg 瑞典FIXTURLASER激光對中儀EVO：
a)水平軸對中測量
b)立式軸對中
c)虛軟腳測量
d)熱膨脹預置
e)藍牙傳輸功能瑞典FIXTURLASER激光對中儀EVO可隨時升級，實現新功能。
1．對中儀*大顯示誤差：顯示值的0.3% ±0.007mm
系統特點，包括：
- 5"高分辨率彩色觸摸屏幕、帶背光、寬視角顯示單元讓操作 人員使用更加清晰
- 全程圖形化操作，圖形化操作引導，無文字界面，操作簡便。
-任意旋轉，大大提高了作業的方便性。
- 無線藍牙數據傳輸，簡化了儀器裝配操作，測量過程中激光不會被導線 阻擋， 并且接線插頭損壞的可能。
- 線激光和30mm超大CCD激光接收器避免粗調，使用效率大幅 提高。
- CCD測量技術的使用可以抵抗環境光線的干擾，提高測量精度。
- 備有內存，儲存過程非常簡單。
- 備有USB接口，傳送儲存數據到計算機上。
- 預裝夾具簡化了安裝和拆卸夾具過程
- 用戶可自定測量允差范圍
- 結果界面中以不同顏色分別指示聯軸器偏差值是在允差范圍內(綠色)， 一倍到兩倍允差之間(橙色)還是兩倍允差以外(紅色)。操作人員無需對照允差表便可快速地得知測量結果是否合格。
2、瑞典FIXTURLASER系列儀器的設計思想：操作簡單、快速且精度更高。它們不僅是測量工具、而且是調整工具（所有的功能的數據均隨調整而變化，指導調整的實施）。
3、系統可隨時升級新功能。系統為觸屏無文字顯示，易于應用。
4、生產體系經ISO9001認證，產品防水防振防塵符合IP65標準。產品出廠時，經過嚴格的檢驗標定，同時原廠標定證書將隨貨交于收貨人。．
二、測量功能：
1、水平機械軸對中：是*常見應用軸對中的場合，例如：風機的齒輪箱和電機、電機與泵的軸對中。探頭和主機之間可以進行藍牙傳輸。
2、三點法：從任意位置開始，只需將軸旋轉兩個間隔45°（角度太小無法保證精度）的三個位置讀取數據，就可以確定機器的位置，適合轉動狹小或快速檢測。它所提供的所有相關信息，迅速顯示在屏幕上�？旖菽Ｊ娇梢宰詣佑涗涀x數。
3、垂直機械軸對中：垂直安裝、法蘭固定的設備軸對中測量及調整。探頭內具有陀螺儀因此可以實時測量。
4、熱膨脹值預置程序：工作溫度高的設備，冷卻對中時不考慮熱膨脹因素，運行時會產生新的不對中。在冷態，將熱膨脹補償值（角度、平等偏差）輸入儀器中，可計算出冷態調整時正確的墊片值和調整量，從而使熱態運行良好。在風電行業里可運用在整機出廠前先調整到需要的預留量。
5、軟腳檢測：調整地腳時受到限制，重新選擇其它不受限制的地腳進行調整，并給出調整值。
6、重復性測試：檢測激光在現場環境狀態的重復性，可選擇并調整抗干擾參數。
7、探測器值顯示：動態顯示測量值。
三、瑞典FIXTURLASER激光對中儀EVO系統配置及參數：
1．系統配置
設備名稱：FIXTURLASER EVO激光測量系統
型 號：FIXTURLASER EVO
生產廠家：瑞典ACOEM AB
供貨數量：1套
序號
名稱
數量
1
包裝箱
1
2
顯示器(含所有操作軟件)
1
3
30mm TD激光接收器/發射器
2
4
V形鏈條支架
2
5
工具
2
6
測量尺
1
7
原廠產品標定證書
1
2．配置參數

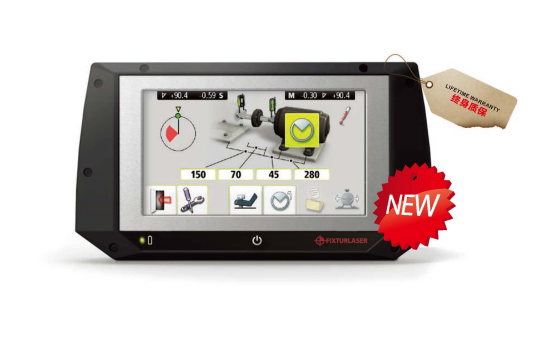

A.帶觸摸屏的顯示器
B．探測器的單元顯示類型
5" 彩色屏幕
外殼材料
陽極鋁和防沖擊PC/ABS塑料
外層TPE橡膠
環境溫度
0°C 到 +50°C
電量提供
內置電池
操作時間
8小時
分辨率
0.1,0.01mm可選
傳輸口
USB 以太網接口
外形尺寸
103 mm x 181 mm x 29 mm
重量
0．4Kg
接收器
測量距離
10m
探測器面積
30 mm
測量精度
± 0.3% ±0.007 mm
激光穩定性
不受周圍光線干擾
傾角儀精度
± 0.5°
外殼材料
陽極鋁和防沖擊PC/ABS塑料
外層TPE橡膠
環境溫度
0°C 到 +50°C
電量
內置鋰電池使用17小時
重量
192 g
-
